Detalhes do produto:
|
| condutor: | Cobre recozido ou alumínio tirado duro | Material de isolação: | Polietileno ligado (XLPE) |
|---|---|---|---|
| Tipo blindado: | DSTA/SWA/AWA ou Unarmoured | Bainha: | Cloreto de Polyvinyl (PVC) |
| padrão: | RUÍDO DO IEC ASTM DAS BS, IEC 60502-2, GB12706, IEC60228 | cor: | Preto ou como a exigência |

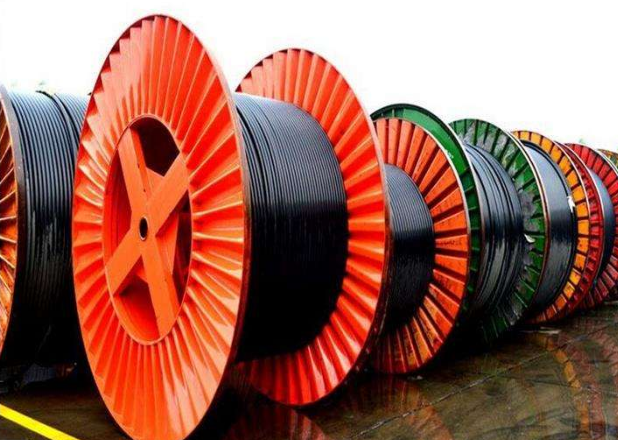

| Embalagem: | cilindro do De madeira-aço, cilindro de aço, cilindro de madeira | Requiremets especial: | Fireresistant, chama - o retardador, baixo halogênio do fumo livra |
| Aplicação: | Distribuição subterrânea, da construção, a industrial, de poder e linha de transmissão | Tensão nominal: | 3.6/6kv a 26/35kv |
| Realçar: | mv power cable,xlpe medium voltage cables |
||
Baixo fumo do cabo subterrâneo médio da baixa tensão da tensão zero fios do halogênio
PADRÃO MÉDIO DO CABO DISTRIBUIDOR DE CORRENTE DA TENSÃO
International: IEC60502-2
Nacional: GB/T 12706.1-2008
Outros padrões: como o cabo distribuidor de corrente especial das BS, do RUÍDO e do ICEA, do projeto & da fabricação de acordo com o pedido especial do cliente.
CONSTRUÇÃO MÉDIA DO CABO DISTRIBUIDOR DE CORRENTE DA TENSÃO
1. CONDUTOR
– Classe de cobre desencapada 2 a IEC 60228, círculo, encalhado multiwire e compacto
2. TELA DE CONDUTOR
– Revestimento decondução interno
3. ISOLAÇÃO
– Isolação do núcleo do polietileno ligado (XLPE)
4. TELA DE ISOLAÇÃO
– A camada condutora exterior expulsou e soldou permanentemente com a isolação do núcleo
tipo decondução
– Sobre a camada decondução exterior, uma fita semiconducting deve ser usada.
5. TELA DO METAL
– fitas do cobre helicoidal com uma espessura mínima de 0,1 milímetros.
Separador
– Sobre a tela assim como sob a bainha exterior, uma camada de separação deve ser usada (por exemplo gravação).
6. BAINHA
– Bainha exterior do composto do PVC
CARACTERÍSTICAS MÉDIAS DO CABO DISTRIBUIDOR DE CORRENTE DA TENSÃO
|
Características da construção |
|
|
Forma do condutor |
Circular encalhada (RM) |
|
Sem chumbo |
Sim |
|
Isolação |
XLPE |
|
Tela |
fita de cobre |
|
Material do fundamento |
Fita da separação |
|
Bainha exterior |
PVC |
|
Características do uso |
|
|
Empacotamento |
Cilindro de madeira de aço |
|
Temperatura mínima da instalação |
-20 °C |
|
Temperatura máxima do condutor no serviço |
°C 90 |
|
Procurar um caminho mais curto a temperatura máxima do condutor |
°C 250 |
|
Fator de dobra ao colocar |
cabo do núcleo de 20 x D único cabo do multi-núcleo de 15 x D |
|
Tipos isolados XLPE médios do cabo distribuidor de corrente da tensão |
|||
|
Tipos de cabo do milivolt |
Descrição |
Núcleos |
Área de seção de Nomi (milímetro2) |
|
Cu ou Al/XLPE/PVC |
núcleo de cobre ou de alumínio, xlpe isolado, pvc revestido, cabo bonde |
1 núcleo
núcleo 3
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
|
Cu ou Al/XLPE/STA/PVC |
núcleo de cobre ou de alumínio, xlpe isolado, fita de aço blindada, pvc revestido, cabo bonde |
||
|
Cu ou Al/XLPE/SWA/PVC |
núcleo de cobre ou de alumínio, xlpe isolado, fio de aço blindado, pvc revestido, cabo bonde |
||
1 DADOS do CABO DISTRIBUIDOR DE CORRENTE Do NÚCLEO 12/20KV
|
Não dos núcleos e da cruz - segundo. |
Operação |
Nominal |
Isolação |
Bainha |
Ø exterior |
peso |
Avaliações atuais no ar 30℃ |
As avaliações atuais enterraram 20℃ |
resistência máxima da C.C. em 20℃ |
|---|---|---|---|---|---|---|---|---|---|
|
milímetro do ² |
quilovolt |
quilovolt |
milímetro |
milímetro |
milímetro |
quilograma/quilômetro |
A |
A |
Ω/km |
|
1 x 35 |
24 |
12/ 20 |
5,5 |
1,8 |
24,9 |
860 |
205 |
190 |
0,52 |
|
1 x 50 |
24 |
12/ 20 |
5,5 |
1,8 |
26,4 |
1138 |
245 |
225 |
0,39 |
|
1 x 70 |
24 |
12/ 20 |
5,5 |
1,9 |
28,1 |
1281 |
305 |
275 |
0,27 |
|
1 x 95 |
24 |
12/ 20 |
5,5 |
1,9 |
29,9 |
1570 |
370 |
330 |
0,19 |
|
1 x 120 |
24 |
12/ 20 |
5,5 |
2,0 |
31,3 |
1839 |
430 |
375 |
0,15 |
|
1 x 150 |
24 |
12/ 20 |
5,5 |
2,0 |
33,1 |
2174 |
490 |
425 |
0,12 |
|
1 x 185 |
24 |
12/ 20 |
5,5 |
2,1 |
34,7 |
2540 |
560 |
480 |
0,10 |
|
1 x 240 |
24 |
12/ 20 |
5,5 |
2,2 |
37,1 |
3120 |
665 |
555 |
0,08 |
|
1 x 300 |
24 |
12/ 20 |
5,5 |
2,2 |
39,5 |
3746 |
765 |
630 |
0,06 |
|
1 X.400 |
24 |
12/ 20 |
5,5 |
2,3 |
44,1 |
4863 |
890 |
725 |
0,05 |
|
1 X.500 |
24 |
12/ 20 |
5,5 |
2,4 |
47,6 |
5905 |
1030 |
825 |
0,04 |
|
1 x 630 |
24 |
12/ 20 |
5,5 |
2,5 |
51,3 |
7220 |
1190 |
940 |
0,03 |
3 DADOS do CABO DISTRIBUIDOR DE CORRENTE Do NÚCLEO 12/20KV
|
No.cores x cruz-segundo. |
Operação |
Nominal |
Isolação |
Bainha |
Ø exterior |
peso |
Avaliações atuais no ar 30℃ |
As avaliações atuais enterraram 20℃ |
resistência máxima da C.C. em 20℃ |
|---|---|---|---|---|---|---|---|---|---|
|
milímetro do ² |
quilovolt |
quilovolt |
milímetro |
milímetro |
milímetro |
quilograma/quilômetro |
A |
A |
Ω/km |
|
3 x 35 |
24 |
12/20 |
5,5 |
2,6 |
52,5 |
3023 |
155 |
185 |
0,52 |
|
3 x 50 |
24 |
12/20 |
5,5 |
2,7 |
55,5 |
3891 |
180 |
218 |
0,39 |
|
3 x 70 |
24 |
12/20 |
5,5 |
2,8 |
59,3 |
4396 |
223 |
267 |
0,27 |
|
3 x 95 |
24 |
12/20 |
5,5 |
3,0 |
63 |
5264 |
271 |
318 |
0,19 |
|
3 x 120 |
24 |
12/20 |
5,5 |
3,1 |
66,2 |
6190 |
312 |
363 |
0,15 |
|
3 x 150 |
24 |
12/20 |
5,5 |
3,2 |
69,8 |
7240 |
363 |
417 |
0,12 |
|
3 x 185 |
24 |
12/20 |
5,5 |
3,3 |
73,7 |
8499 |
404 |
460 |
0,1 |
|
3 x 240 |
24 |
12/20 |
5,5 |
3,5 |
78,6 |
10353 |
471 |
531 |
0,08 |
|
3 x 300 |
24 |
12/20 |
5,5 |
3,6 |
83,8 |
12328 |
536 |
596 |
0,06 |
|
X.400 3 |
24 |
12/20 |
5,5 |
3,8 |
93,6 |
15921 |
630 |
684 |
0,05 |
