Detalhes do produto:
|
condutor: | Cobre, alumínio, liga de alumínio | Isolamento: | XLPE, PVC, PE |
---|---|---|---|
Cor: | Preto ou como seu pedido | padrão: | GB/T12527, BS, IEC, ASTM, RUÍDO |
Tensão nominal: | 1KV, 10KV, 35KV | Embalagem: | Cilindro de madeira, cilindro de madeira de aço, bobina |
Amostra: | Livre, oferecido | ||
Realçar: | aerial bundled cable,abc power cable |
Núcleo de alumínio do cabo cinco do ABC do PE do PVC de XLPE para a transmissão de energia aérea
Padrão do cabo empacotado antena de ABC
IEC228, IEC209, IEC60502, ASTM ANSI/ICEA S-76-474, NFC 33-209, HRN HD 626 S1/VDE 626 de 0276 partes do RUÍDO/BS7870/GB/T12527-2008
Tipo de cabo empacotado antena de ABC
Não. | Tipo de produto | Aplicação |
1 | Cabo aéreo isolado PVC do pacote | Para a transmissão de energia aérea |
2 | Cabo aéreo isolado PE do pacote | |
3 | Cabo aéreo isolado XLPE do pacote | |
4 | Fio de alumínio reforçado aço com cabo aéreo isolado PVC do undle de b | Para a transmissão de energia aérea, capaz de carregar o moderado que puxa a força. |
Escala da produção do cabo empacotado antena de ABC
Tensão: 1kv, 10kv, 35kv
Não dos núcleos: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2
Área de seção transversal nominal: 10~1500mm2

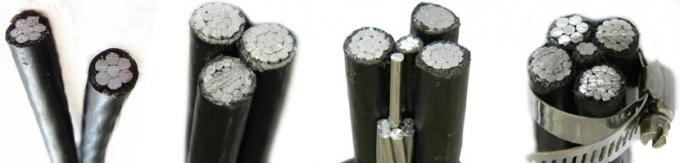

Construção do cabo empacotado antena de ABC:
Condutor da fase: cobre, alumínio, liga de alumínio encalhada
Condutor neutro: alumínio encalhado (AAC), liga de alumínio encalhada (AAAC), aço de alumínio do condutor reforçado (ACSR)
Isolação: PVC, XLPE, PE
(Observação: Esta é apenas a construção normal. O CABO de HUANGHE pode igualmente projetar e produzir os cabos de acordo com sua exigência especial.)

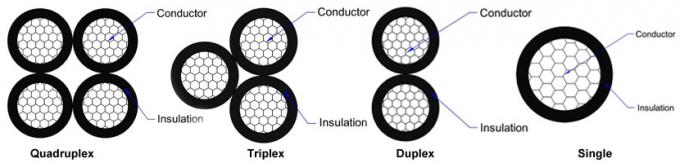

Aplicação do cabo empacotado antena de ABC:
Cabo aéreo isolado do único núcleo
A linha coberta fio é usada primeiramente para linhas secundárias aéreas da distribuição. Não é eletricamente - condutor isolado e é tratada como o condutor desencapado quando instalada.
Cabo pendente do serviço frente e verso
Para fornecer um serviço aéreo de 120 volts para o serviço provisório na iluminação de canteiros de obras, exterior ou de rua. Para o serviço em 600 volts ou abaixe em uma temperatura do condutor de um máximo de 75 °C.
Cabo pendente do serviço Triplex
Para fornecer o poder das linhas da utilidade ao weatherhead do consumidor. Para o serviço em 600 volts ou em menos (fase à fase) em uma temperatura do condutor de 75°Cmaximum para a isolação do polietileno ou o máximo 90°C para a cruz ligou a isolação.
Cabo pendente do serviço Quadruplex
Usado para fornecer um poder de 3 fases, geralmente de um transformador polo-montado, à cabeça do serviço do usuário onde a conexão ao cabo da entrada de serviço é feita. Para para ser usado em uma tensão de 600 volts ou de menos fase para pôr em fase e na temperatura do condutor não para exceder 75°C para o polietileno isolou o condutor ou 90°C para o polietileno ligado cruz isolou condutores.
dados empacotados antena do cabo de 600V ABC
Número de seção transversal nominal dos núcleos x | Diâmetro total | Peso | Resistência máxima do condutor | Carga de quebra mínima | Avaliação atual |
² de No.×mm | milímetro | Kg/Km | Ω/Km | kN | A |
RM 1x16 | 8,0 | 74 | 1910 | 2,5 | 72 |
RM 1x25 | 9,0 | 106 | 1200 | 4,0 | 107 |
RM 1x95 | 15,4 | 333 | 0.320 | 13,7 | 240 |
RM 1x185 | 21,0 | 611 | 0.164 | 28,7 | 389 |
RM 1x240 | 24,0 | 801 | 0.125 | 37,2 | 467 |
RM 2x16 | 15,6 | 147 | 1910 | 2,5 | 72 |
RM 2x25 | 18,0 | 208 | 1200 | 4,0 | 107 |
RM 2x70 | 25,4 | 505 | 0.443 | 10,7 | 205 |
RM 4x16 | 18,8 | 286 | 1910 | 2,5 | 72 |
RM 4x70 | 31,8 | 1,009 | 0.443 | 10,7 | 205 |
RM 4x95 | 37,8 | 1,332 | 0.320 | 13,7 | 240 |
RM 4x70 + 1x25 | 360 | 1105 | 0,443/1,200 | 10,7/4,0 | 205/107 |
RM 4x70 + 2x25 | 400 | 1217 | 0,443/1,200 | 10,7/4,0 |
205/107 |
