Detalhes do produto:
|
| núcleo do condutor: | Cobre recozido ou alumínio tirado duro | Material de isolação: | Polietileno ligado (XLPE) |
|---|---|---|---|
| Tipos blindados: | DSTA/SWA/AWA ou Unarmoured | Material exterior da bainha: | Cloreto de Polyvinyl (PVC) ou polietileno (PE) |
| padrão: | RUÍDO DO IEC ASTM DAS BS, IEC 60502-2, GB12706, IEC60228 | Cor: | Preto ou como a exigência |

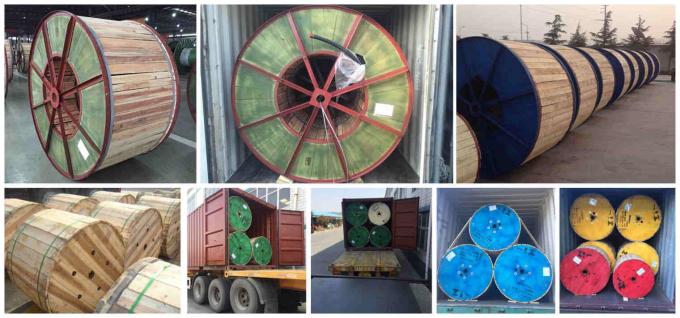

| Embalagem: | cilindro do De madeira-aço, cilindro de aço, cilindro de madeira | Requiremets especial: | Fireresistant, chama - o retardador, baixo halogênio do fumo livra |
| Amostra: | Y, desde que | Aplicação: | Distribuição subterrânea, da construção, a industrial, de poder e linha de transmissão |
| tensão: | 3.6KV a 35KV | ||
| Destacar: | Média tensão fio,Cabos de tensão médios XLPE |
||
TENSÃO MÉDIA DO CABO DA TENSÃO
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

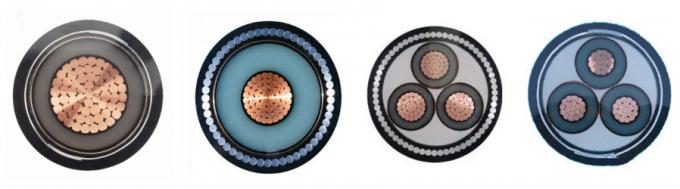

CONSTRUÇÃO MÉDIA DO CABO DA TENSÃO
Condutor: A classe 2 encalhou o condutor de cobre liso ou o alumínio tirado duro ao 60228:2005 do EN das BS (previamente BS6360)
Tela de condutor: material decondução
Isolação: Tipo GP8 de XLPE (polietileno ligado) a BS7655
Tela de isolação: material decondução
Tela metálica: Tela de cobre individual e total da fita a BS6622
Enchimento: Fibras do ANIMAL DE ESTIMAÇÃO (Terephthalate de polietileno)
Separador: Fita obrigatória
Fundamento: O PVC (cloreto de Polyvinyl) datilografa TM1 a BS7655
Armadura: Fita de aço (STA) blindado ou fio de alumínio (AWA) blindado ou fio de aço (SWA) blindado
Bainha: PVC (cloreto de Polyvinyl) ou de (PE) do polietileno tipo TM1 a BS7655
Cor: Preto ou como o pedido
APLICAÇÃO MÉDIA DO CABO DA TENSÃO
O cabo do xlpe do milivolt é usado para transmitir e distribuir o poder no sistema da transmissão de energia e de distribuição de 35kV ou em mais baixo. É aplicado geralmente aos campos que incluem o poder, a construção, as minas, a metalurgia etc. que o cabo médio do xlpe da tensão é usado geralmente para redes do poder, subterrâneo, fora e na canalização de cabo.
CARACTERÍSTICAS MÉDIAS DO CABO DA TENSÃO
1. Tensões avaliados: 3.6/6 kV~26/35 quilovolt
2. A temperatura ambiental para a instalação: ≥0℃
3. Temperatura máxima do condutor na operação normal: ≤90℃
4. Temperatura de funcionamento máximo do engodo. Quando o cabo procurou um caminho mais curto (duração 5s máxima): 250℃
5. Raio de curvatura mínimo
Único núcleo - fixo: diâmetro total de 15 x
núcleo 3 - fixo: diâmetro total de 12 x
(Único diâmetro total do diâmetro total do núcleo 12 x 3 do núcleo 10 x e onde as faixas estão posicionadas junto à junção ou às terminações contanto que a dobra é controlada com cuidado pelo uso de um anterior)
| Tipo chinês (tipo geral) | Descrição | Aplicação | |
| Cu | Al | ||
| YJV (CU/XLPE/PVC) | YJLV (AL/XLPE/PVC) | O condutor do Cu (condutor) do Al XLPE isolou o cabo distribuidor de corrente revestido PVC | Colocar dentro, no túnel, fixou no suporte, tubulação e enterrado no solo, o cabo não pode carregar forças mecânicas externos. |
| YJY (CU/XLPE/PE) | YJLY (AL/XLPE/PE) | O condutor do Cu (condutor) do Al XLPE isolou o cabo distribuidor de corrente revestido PE | |
| YJV22 (CU/XLPE/STA/PVC) | YJLV22 (AL/XLPE/STA/PVC) | O condutor do Cu (condutor) do Al XLPE isolou o dobro de cabo distribuidor de corrente revestido PVC blindado da aço-fita | Para colocar dentro, no túnel, a trincheira do cabo, ou dirija na terra, capaz de carregar forças mecânicas externos, mas incapaz de carregar a grande força puxando. |
| YJV23 (CU/XLPE/STA/PE) | YJLV23 (AL/XLPE/STA/PE) | O condutor do Cu (condutor) do Al XLPE isolou o dobro do cabo distribuidor de corrente revestido da aço-fita PE blindado | |
| YJV62 (CU/XLPE/ATA/PVC) | YJLV62 (AL/XLPE/ATA/PVC) | O condutor do Cu (condutor) do Al XLPE isolou o dobro de cabo distribuidor de corrente revestido PVC blindado da alumínio-fita | |
| YJV32 (CU/XLPE/SWA/PVC) | YJLV32 (AL/XLPE/SWA/PVC) | O condutor do Cu (condutor) do Al XLPE isolou cabo distribuidor de corrente revestido PVC blindado do aço-fio | Para colocar dentro, no túnel, a trincheira do cabo, o poço ou dirija na terra, capaz de carregar forças mecânicas externos e determinada força puxando |
| YJV33 (CU/XLPE/SWA/PE) | YJLV33 (AL/XLPE/SWA/PE) | O condutor do Cu (condutor) do Al XLPE isolou o cabo distribuidor de corrente revestido do aço-fio PE blindado | |
| YJV72 (CU/XLPE/AWA/PVC) | YJLV72 (AL/XLPE/AWA/PVC) | O condutor do Cu (condutor) do Al XLPE isolou o cabo distribuidor de corrente revestido do alumínio-fio PE blindado | |
| Área nominal do condutor | Resistência máxima do condutor em 20°C | Espessura da isolação de XLPE | Espessura da fita de cobre | Espessura da bainha exterior | Aproximadamente. Diâmetro total | Aproximadamente peso do cabo | Comprimento padrão da embalagem | Tamanho do cilindro | Aproximadamente peso de efetivação |
|---|---|---|---|---|---|---|---|---|---|
| Sqmm | Ohm/Km | milímetro | milímetro | milímetro | milímetro | Kg/Km | ± 10% do medidor | Quilograma | |
| 35 | 0,524 | 4,5 | 0,075 | 1,8 | 23,7 | 835 | 500 | D-12 | 520 |
| 50 | 0,387 | 4,5 | 0,075 | 1,8 | 24,8 | 980 | 500 | D-12 | 600 |
| 70 | 0,268 | 4,5 | 0,075 | 1,8 | 26,4 | 1220 | 500 | D-12 | 720 |
| 95 | 0,193 | 4,5 | 0,075 | 1,8 | 28,3 | 1520 | 500 | D-12 | 870 |
| 120 | 0,153 | 4,5 | 0,075 | 1,9 | 30,0 | 1800 | 500 | D-12 | 1010 |
| 150 | 0,124 | 4,5 | 0,075 | 1,9 | 31,4 | 2110 | 500 | D-14 | 1210 |
| 185 | 0,0991 | 4,5 | 0,075 | 2,0 | 33,2 | 2480 | 500 | D-16 | 1450 |
| 240 | 0,0754 | 4,5 | 0,075 | 2,0 | 35,7 | 3070 | 500 | D-18 | 1780 |
| 300 | 0,0601 | 4,5 | 0,075 | 2,1 | 37,9 | 3700 | 500 | D-18 | 2090 |
| 400 | 0,0470 | 4,5 | 0,075 | 2,2 | 41,0 | 4620 | 500 | D-18 | 2550 |
| 500 | 0,0366 | 4,5 | 0,075 | 2,3 | 44,2 | 5660 | 500 | D-18 | 3070 |
| 630 | 0,0283 | 4,5 | 0,075 | 2,4 | 48,2 | 7040 | 500 | D-19 | 3840 |
